概要 |
．每个通道均内置 UNiKA-PROTM EI9AE3R3 1.25:1 隔离变压器
．内置 CT7601 USB 网桥和附带耳机放大器的 CS43131 DAC
．32 位转换速率和 192KHz 取样率
．与 Windows、Mac OS、iOS 和 Android 系统兼容
．兼容 DSD 数字格式以及所有常见的无损和压缩格式音乐格式
．Mini TRS 插孔，用于连接带音量控制的耳机
．内置 TYPE-C USB 数字音频输入端子
．输出配有 GND / LIFT 开关 |
| |
 |
产品描述 |

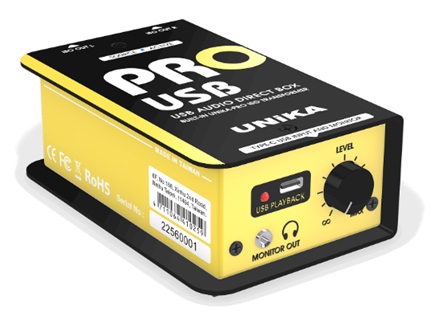

PRO USB 是专门为移动设备设计的被动式 DI 盒。兼容适用于 Windows、MacOSX、iOS 和 Android 系统，不需要任何驱动程序，可以即插即用，作为移动设备的信号阻抗匹配器并附有监听耳扩。
PRO USB 是第一个使用 TYPE-C 作为连接行动设备和计算机的终端的USB音讯译码器，结合了 Com-True CT-7601SR 和 Cirrus Logic CS-43131，实现 192KHz/32bit 的音频效能，并兼容 DSD 数字流及所有常见的无损和压缩音乐格式。PRO USB 内置一对 UNiKA-PROTM EI9AE3R3 1.25:1 隔离变压器，变压器具有特殊的铜箔层和专用的接地层，可以确保高信噪比和信号的初始动态，并避免由射频干扰引起的不必要的噪音、接地干扰和电位差。PRO USB 特别适用于手机、计算机和多媒体播放器。它将高阻抗信号转换为低阻抗平衡信号，方便延长接线距离并阻止干扰。PRO USB 内置了微型 TRS 耳机监听输出和监听音量控制，可以驱动 16Ω~600Ω 的耳机。
连接计算机
如果需要使用 ASIO 驱动程序在 WINDOWS 10 中播放 DSD 流文件，或者将 PRO USB 连接到 WINDOWS 7 系统，请从以下位置下载驱动程序：
文件名：UNiKA ASIO_DSD_driver_TRD_20201208
MacOSX 无需安装 ASIO 驱动程序即可播放正常的音乐格式或 DSD。
将 PRO USB 成功连接到计算机后，UNiKA USB DEVICE 将在声卡选项中显示，因为计算机已自动默认将 PRO USB 用作其外部声卡。如果无法自动识别，您可以打开设置进行更改。如果连接成功，则顶盖上的「SOURCE ACTIVE」蓝灯 PRO USB 也将点亮，表明它已由计算机供电。
连接移动电话
对于 Android 系统， 使用两端 TYPE-C 或 Micro USB 到 TYPE-C 数据线连接到连接手机和 PRO USB，即可播放音乐，连接后成功后，盖板上的蓝色「SOURCE ACTIVE」灯也会亮起。
对于 iOS，受 Apple 特殊的传输加密方法限制，某些型号可能无法通过 TYPE-CUSB 直接连接到 PRO USB 进行播放， 建议透过 Apple 的原厂 Lightning 或 TYPE-C OTG 进行连接。
|
| |
| CT7601 异步USB 音频接口 |
 |
CR-7601SR 是一个高性能的单芯片 USB2.0/1.1 异步 USB 音频播放及录音接口。
可兼容于 Windows 10、Mac OSX、Linux、iOS 及 Android 操作系统，并且可以即插即用，无需额外驱动软件（Windows 7 或 Windows 10 播放 DSD 除外）。
音讯处理能力
• 通过 USB 端子传输高达 192KHz / 32bit 立体声 PCM 译码讯号。
• 通过 USB 端子支持 2 倍带宽的原生 DSD 音讯流格式。 |
| CS43131 数字音频译码器附耳扩 |
 |
CS43131 结合了新一代的低功耗数字音频译码器和高传真耳机扩大机，可提供出色的专业级音频性能，并且非常节能。该 IC 可以让电路板尺寸最小化，同时具有性能和功能来推动设计差异化。CS43131 可以通过各种耳机还原出色的音质，甚至可以输出高达 2 VRMS 用以驱动 600Ω 高阻抗耳机；并且可以输出 30mW 的功率驱动到 32Ω 低阻抗耳机，信道分离度大于 110 dB。为了最大程度地减少前期回授和振铃失真，CS43131 设计了专有的数字插值滤波器，可支持五个可选的数字滤波器响应。滤波选项包括具有仿真线性相位的低延迟和快速或慢速衰退的特性。模拟输出位准的音量匹配和信道混合启用 DSD 和 PCM 播放路径之间的无缝过渡，加上板载低噪音，且以接地为中心的耳机放大器可提供专有的交流阻抗检测功能，从而为最终用户提供一致且通透的音讯体验，而无需考虑换能器阻抗或频率响应。该放大器还支持针对客户捆绑和第三方耳机/耳机的自适应后期处理。 |
| TYPE-C 信号播放 |
 |
RO USB 配备最主流的 TYPE-CUSB（2.0）端子，用于连接各种移动设备和计算机，并伴有音乐节拍指示灯位于 TYPE-C 插座的左侧。
市面上有许多 TYPE-C 转换端子，建议使用合格的产品可避免传输故障。 |
耳机监听 |
 |
在 TYPE-C 下方及右边配备了 mini TRS 耳机输出插孔及监听音量旋钮，可以插入 16Ω~600Ω 的塞入式及头挂式耳机进行预先和实时监听，音量旋钮不会影响隔离变压器后端的平衡式输出的输出位准。 |
TYPE-C 音源启动指示灯 |
 |
连接到计算机或移动设备时，计算机和移动设备将提供 PRO USB 电源， 顶部的蓝色指示灯「SOURCEACTIVE」也会被点亮。 |
| 消除接地环路噪声 |
 |
内建的通道独立平衡式隔离变压器已经解决了电位差漏电问题。当系 统因为不良配线造成接地环路，可以透过 GND / LIFT 按钮消除噪声。
GND / LIFT 按钮，是决定输出 XLR 的 1 脚是否接地，弹起时接地；按下时脱离接地。 |
|
|
规格 |
|
PRO USB |
线路原理 |
被动式 / 变压器平衡式输出 |
USB 版本和端子 |
Ver 2.0 Type- C |
UAC 网桥解析和取样率 |
32bit / 192KHz |
DAC 解析和取样率 |
32bit / 192KHz，2x DSD |
电源供应 |
由计算机或行动设备经 TYPE-C 播放端子供电附接
通显示灯 |
音乐节奏显示灯 |
LED |
输出端子 |
2 个 XLR 公座经平衡式隔离变压器 |
输出接地 / 浮地开关 |
信道共享按钮 |
最大输出位准 |
0.778Vrms |
耳机输出 |
30mW / 每信道于 32Ω；
5mW / 每信道于 600Ω |
频率响应 |
20Hz-20KHz, ±0.5dB |
信 / 噪比@20Hz~20KHz 未计权 |
>110dB |
总谐波失真@1KHz 0dBV 输出 |
<0.005% |
隔离变压器形态 |
1.25:1 |
外壳 |
1.6mm / 1.2mm 金属外壳 |
喷涂 |
防刮烤漆 |
尺寸（W x D x H） |
78 x 124 x 46 mm |
重量 |
0.64Kg |
运输重量 |
0.67kg |
外包装重量 |
20pcs / 14.00Kgs |
外包装尺寸 |
305 x 283 x 195mm |
|
| |
