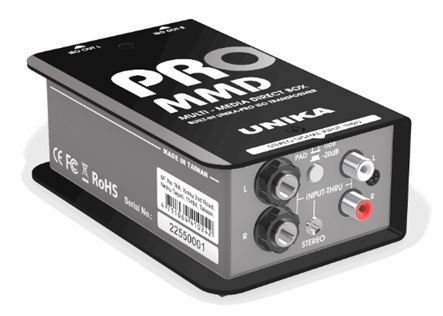

PRO MMD 被动式 DI 特别适合用于键盘乐器、电子鼓打板、DJ 设备及媒体播放器。无需使用电池或 +48V 电源，并且内置低失真隔离变压器。PRO MMD 还特别为了多媒体系统配置了 3.5mm TRS 及 RCA 输入端子。
| |
概要 |
．每个信道配置个别的 UNiKA-PROTM EI9AE3R3 1.25:1 专业音讯隔离变压器
．输入端配置一对 TRS、一对 RAC 及一个 Mini TRS
．每一个输入均可作为 THRU 并接
．0dB / -20dB 输入信号衰减开关
．输出端配备接地 / 浮地开关
|
| |
 |
产品描述 |
PRO MMD 是一款被动式多媒体专用 DI 盒，无需安装电池或提供幻象电源。
PRO MMD 内建 UNiKA-PROTM EI9AE3R3 1.25:1 隔离变压器，该变压器具有特制的铜箔层和专用接地层，可以让此设备还原高信 / 噪比及动态的声音，并且可以避免不必要的射频干扰、接地干扰和电位差引起的漏电。PRO MMD 特别适合播放器、计算机和视讯设备使用，将高阻抗信号转换成低阻抗平衡信号，便于延伸布线距离并阻绝干扰。
PRO MMD 的输入端采用二个 TRS 插座、一对 RAC 插座及一个 mini TRS 插座，任何一个插座都可以作为输入或并接使用。另外还配置了 0/-20dB 衰减开关，适合高低阻抗的各类型音频信号。输出端还配置了接地 / 浮地按钮，以便于快速消除接地噪音。
|
| |
| 输入衰减器 |
 |
DI 盒最广泛的用途是用来连接电子乐器、音源播放器及计算机，将其输出信号转换成平衡信号，进而延长传输距离。最理想的状态是将衰减器设置在 0dB 位置（按钮弹起）。
对于部分高电平输出的信号，可以按下按钮使其信号衰减 20dB，避免信号过载产生削波。
此衰减器同时作用于所有输入端。 |
|
消除接地环路噪声 |
 |
内建的通道独立平衡式隔离变压器已经解决了电位差漏电问题。当系统因为不良配线造成接地环路，可以透过 GND/LIFT 按钮消除噪声。
GND/LIFT 按钮，是决定输出 XLR 的 1 脚是否接地，弹起时接地；按下时脱离接地。
|
|
规格 |
|
PRO MMD |
线路原理 |
被动式 / 变压器平衡式输出 |
输入端子 |
2 个 TRS，1 个 Mini TRS，1 对 RCA |
串接端子 |
任一组输入端子 |
输入衰减器 |
0 / -20dB 按钮 |
输出端子 |
2 个XLR 公座经平衡式隔离变压器 |
输出接地 / 浮地开关 |
信道共享按钮 |
输入阻抗 |
1KΩ / 0dB & -20dB |
输出阻抗 |
50Ω |
削波前最大输入位准 |
+22dB |
最大输出位准 |
+22dB |
频率响应 |
20Hz-20KHz, -0.3 / 0.9dB |
信 / 噪比@20Hz~20KHz 未加权 |
>120dB |
总谐波失真@1KHz 0dBV 输出 |
<0.02% |
隔离变压器形态 |
1.25:1 |
外壳 |
1.6mm / 1.2mm 金属外壳 |
喷涂 |
防刮烤漆 |
尺寸（W x D x H） |
78 x 124 x 46 mm |
重量 |
0.63Kg |
运输重量 |
0.66kg |
外包装重量 |
20pcs / 13.80Kgs |
外包装尺寸 |
305 x 283 x 195mm |
|
| |
