概要 |
．每个信道配置个别的 UNiKA-PROTM EI9AE3R3 1.25:1 专业音讯隔离变压器
．输入端选用一对 TRS 插座
．输入端具备一对 TRS THRU 并接插座
．0dB/-20dB 输入信号衰减开关
．输出端配备接地 / 浮地开关 |
| |
 |
产品描述 |

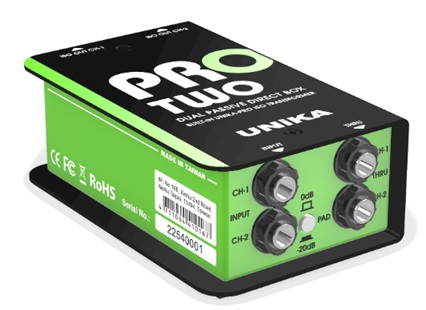

PRO TWO 是一款被动式双通道 DI 盒，无需安装电池或提供幻象电源。
PRO TWO 内建 UNiKA-PROTM EI9AE3R3 1.25:1 隔离变压器，该变压器具有特制的铜箔层和专用接地层，可以让此设备还原高信 / 噪比及动态的声音，并且可以避免不必要的射频干扰、接地干扰和电位差引起的漏电。PRO TWO 特别适合电子乐器、录音室和不使用混音机的音响工程项目，将高阻抗信号转换成低阻抗平衡式信号，便于延伸布线距离并阻绝干扰。
PRO TWO 的输入端采用二个TRS插座，并且附上TRS并接插座，方便乐手将信号送至乐器音箱。另外还配置了0/-20dB衰减开关，适合高低阻抗的各类型音频信号。输出端还配置了接地 / 浮地按钮，以便于快速消除接地环路噪音。 |
| |
| 输入衰减器 |
 |
DI 盒最广泛的用途是用来连接电子乐器、音源播放器及计算机，将其输出信号转换成平衡信号，进而延长传输距离。
最理想的状态是将衰减器设置在 0dB 位置（按钮弹起）。对于部分高电平输出的信号，可以按下按钮使其信号衰减 20dB ，避免信号过载产生削波。
|
|
消除接地环路噪声 |
 |
内建的通道独立平衡式隔离变压器已经解决了电位差漏电问题。当系统因为不良配线造成接地环路，可以透过 GND/LIFT 按钮消除噪声。
GND/LIFT 按钮，是决定输出 XLR 的 1 脚是否接地，弹起时接地；按下时脱离接地。 |
|
规格 |
|
PRO TWO |
线路原理 |
被动式 / 变压器平衡式输出 |
输入端子 |
2 个 TRS 插座 |
串接端子 |
2 个 TRS 插座 |
输入衰减器 |
0 / -20dB 按钮 |
输出端子 |
2 个 XLR 公座经平衡式隔离变压器 |
输出接地 / 浮地开关 |
信道共享按钮 |
输入阻抗 |
1KΩ / 0dB & -20dB |
输出阻抗 |
50Ω |
削波前最大输入位准 |
+22dB |
最大输出位准 |
+22dB |
频率响应 |
20Hz-20KHz, -0.05 / +0.25dB |
信 / 噪比@20Hz~20KHz 未加权 |
>120dB |
总谐波失真@1KHz 0dBV 输出 |
<0.02% |
隔离变压器形态 |
1.25:1 |
外壳 |
1.6mm / 1.2mm 金属外壳 |
喷涂 |
防刮烤漆 |
尺寸（W x D x H） |
78 x 124 x 46 mm |
重量 |
0.64Kg |
运输重量 |
0.67kg |
外包装重量 |
20pcs / 14.00Kgs |
外包装尺寸 |
305 x 283 x 195mm |
|
| |
