概要 |
．使用 +48V 幻象电源供电
．每个信道配置个别的 UNiKA-PROTM EI30A10E 专业音讯隔离变压器
．幻象电源线路选用英国 OEP PT-4 1:1 音讯脉冲变压器
．上盖设置个别信道的 +48V 状态显示灯
．输入端选用一对 TRS 插座
．输入端具备一对 TRS THRU 并接插座
．在 0dB 输入时的输入阻抗设定为 260KΩ，能够清晰地表现乐器的高频颗粒感和丰富的泛音
．50Ω的极低阻抗输出，适合用于各类型的混音机或前级放大器
．0dB / -20dB 输入信号衰减开关附状态显示灯
．输出端配备接地 / 浮地开关 |
| |
 |
产品描述 |

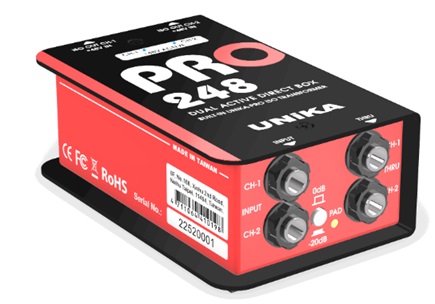

PRO 248 是一款主动式双信道 DI 盒，不同于传统 DI，PRO 248 使用的电源是 +48V 幻象电源，而不是传统的 9V 干电池，因此使用者可以在混音机上或外接幻象电源供应器供电给 PRO 248，供电回路和输出信号线共享，无需额外电源导线，上盖预置 +48V 显示灯；+48V 电路特别选用英国 OEP PT-4 脉冲变压器。
PRO 248 内建 UNiKA-PROTM EI30A10E 1+1:1+1 隔离变压器，该变压器具有特制的铜箔层和专用接地层，可以让此设备还原高信 / 噪比及动态的声音，并且可以避免不必要的射频干扰、接地干扰和电位差引起的漏电。PRO 248 特别适合电子乐器、录音室和使用混音机的音响工程项目，将高阻抗信号转换成低阻抗平衡式信号，便于延伸布线距离并阻绝干扰。
PRO 248 的输入端采用 2 个 TRS 插座，并且附上旁路 TRS 并接插座，方便乐手将信号送至乐器音箱。另外还配置了 0 / -20dB 衰减开关及 LED 显示灯，适合高低阻抗的各类型音频信号。输出端还配置了接地 / 浮地按钮，以便于快速消除接地环路噪音。 |
| |
| 输入衰减器 |
 |
DI 盒最广泛的用途是用来连接电子乐器、音源播放器及计算机，将其输出信号转换成平衡信号，进而延长传输距离。
最理想的状态是将衰减器设置在 0dB 位置（按钮弹起）。对于部分高电平输出的信号，可以按下按钮使其信号衰减 20dB，避免信号过载产生削波。当按下按钮时，右侧的 PAD 显示灯会亮起。
此衰减器同时作用于 CH-1 和 CH-2 的输入端。 |
|
电源供应 |
 |
PRO 248 属于主动式 DI 盒，需要通过 +48V 幻象电源为其供电才可以正常工作，但不需要额外的电源供应器，只需使用平衡式导线将设备连接到混音机的通道输入端，并打开混音机的 +48V 电源开关，DI 盒就可以正常工作，类似于连接电容式麦克风。
当 +48V 正常供电时，上盖的 +48V ACTIVE 显示灯会亮起。
请注意：在连接设备前，请勿打开混音机的 +48V 开关。 |
|
消除接地环路噪声 |
 |
内建的通道独立平衡式隔离变压器已经解决了电位差漏电问题。当系统因为不良配线造成接地环路，可以透过 GND / LIFT 按钮消除噪声。
GND / LIFT 按钮，是决定输出 XLR 的 1 脚是否接地，弹起时接地；按下时脱离接地。 |
|
规格 |
|
PRO 248 |
线路原理 |
主动式 / 变压器平衡式输出 |
输入端子 |
2 个 TRS 插座 |
串接端子 |
2 个 TRS 插座 |
输入衰减器和指示灯 |
0 / -20dB 按钮及 LED 显示 |
电源供应 |
由输出端供应 +48V 幻象电源，附 LED 通电指示灯 |
输出端子 |
0 / -20dB 按钮 |
输出接地 / 浮地开关 |
信道共享按钮 |
输入阻抗 |
260KΩ / 0dB, 50KΩ / -20dB |
输出阻抗 |
50Ω |
削波前最大输入位准 |
+10dB |
最大输出位准 |
+10dB |
频率响应 |
20Hz-20KHz, +0.05 / -0.5dB |
信 / 噪比@20Hz~20KHz 未加权 |
>95dB |
总谐波失真@1KHz 0dBV 输出 |
<0.02% |
隔离变压器比值 |
1:1+1:1 |
外壳 |
1.6mm / 1.2mm 金属外壳 |
外壳 |
防刮烤漆 |
尺寸（W x D x H） |
78 x 124 x 46 mm |
重量 |
0.66Kg |
运输重量 |
0.69kg |
外包装重量 |
20pcs / 14.40Kgs |
外包装尺寸 |
305 x 283 x 195mm |
|
| |
